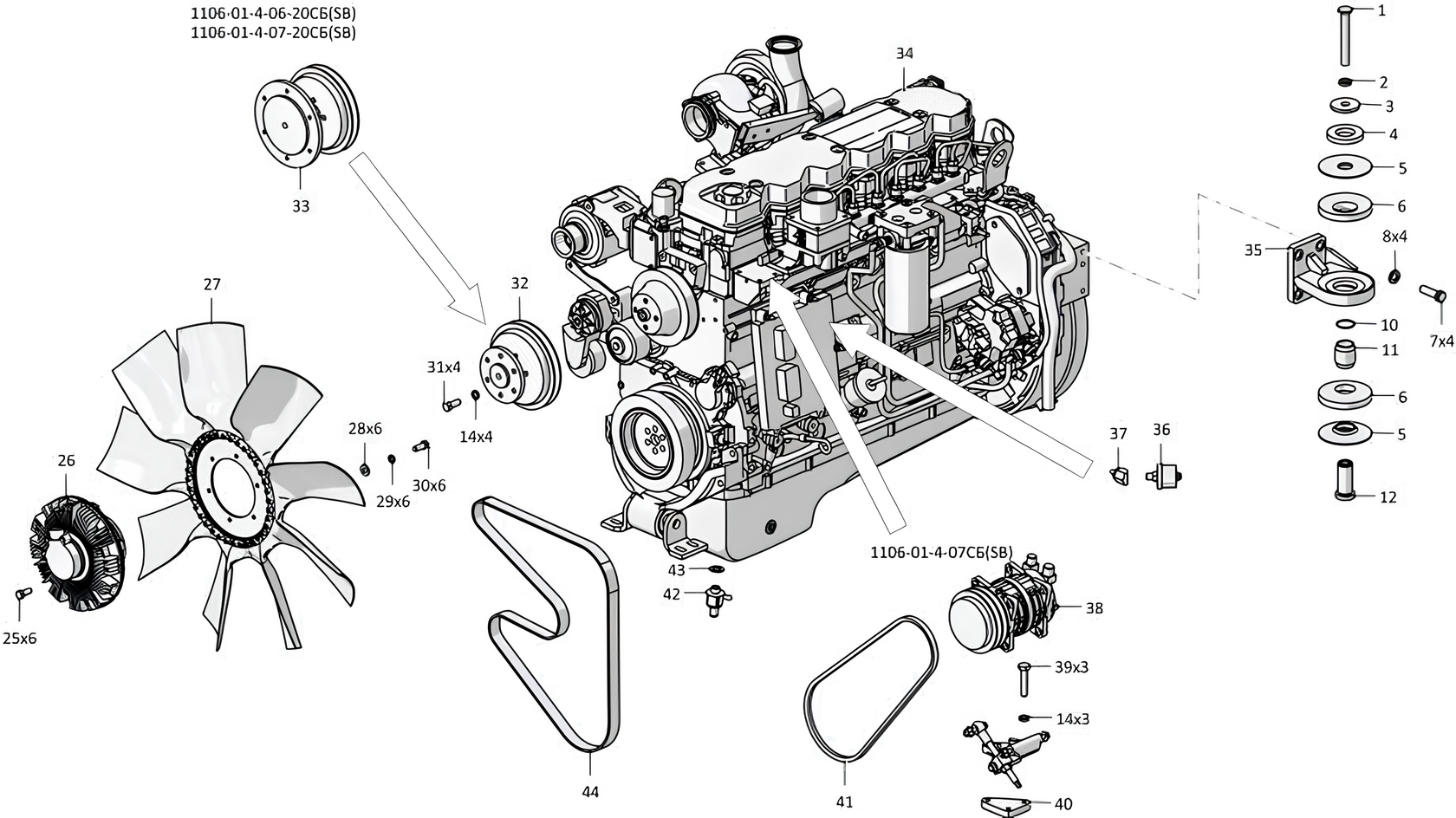

1106-01-4-06СБ/-07СБ Установка двигателя QSB6.7 "Cummins"
Список деталей
| № | Обозначение | Наименование | Кол-во |
|---|---|---|---|
| 1 | 1601011171/13 1601011171/23 | Болт М16х1,5-6g х120.109.20Г2Р.019 ГОСТ 7795-70 Болт М16х1,5-6g х120.109.20Г2Р.029 ГОСТ 7795-70 | 2 |
| 2 | Шайба 16ОТ 65Г 019 ГОСТ 6402-70 Шайба 16ОТ 65Г 0221 ГОСТ 6402-70 | 2 | |
| 3 | 0602-01-29К 0602-01-29-20К | Шайба специальная Шайба специальная | 2 |
| 4 | 0602-24-86П 0602-24-86-20П | Проставка Проставка | 2 |
| 5 | 0602-24-48П 0602-24-48-20П | Прижим Прижим | 4 |
| 6 | 400449 | Амортизатор | 4 |
| 7 | 28035180351-20 | Болт 3М12-6gх40.109.40Х.019 ГОСТ 7796-70 Болт 3М12-6gх40.109.40Х.019 прп."Щит" ГОСТ 7796-70 | 4 |
| 8 | 31022510225-20 | Шайба Шайба | 4 |
| 10 | 0602-24-88П 0602-24-88-20П | Кольцо Кольцо | 2 |
| 11 | 0602-24-49П 0602-24-49-20П | Втулка Втулка | 2 |
| 12 | 0602-24-90-01П 0602-24-90-01-20П | Палец Палец | 2 |
| 14 | Шайба 10ОТ 65Г 019 ГОСТ 6402-70 Шайба 10ОТ 65Г 0221 ГОСТ 6402-70 | 4 | |
| 25 | 280231 | Болт 3М10-6gх25.109.40Х.019 ГОСТ 7796-70 | 6 |
| 26 | Муфта электромагнитная привода вентилятора Vistronic 020004540 ф. "Borg Warner" (из установочного комплекта двигателя QSB6.7) | 1 | |
| 27 | Крыльчатка вентилятора (толкающая) MD9 сcw (020004748) (из установочного ком плекта двигателя QSB6.7) | 1 | |
| 28 | Шайба А.8.02.019 ГОСТ 11371-78 Шайба А.8.02.0221 ГОСТ 11371-78 | 6 | |
| 29 | Шайба 8Т 65Г 019 ГОСТ 6402-70 Шайба 8Т 65Г 0221 ГОСТ 6402-70 | 6 | |
| 30 | Болт М8-6gх20.88.019 ГОСТ 7796-70 Болт М8-6gх20.88.029 ГОСТ 7796-70 | 6 | |
| 31 | 1601020551/13 1601020551/23 | Болт М10-6gх25.109.20Г2Р.019 ГОСТ 7796-70 Болт М10-6gх25.109.20Г2Р.029 ГОСТ 7796-70 | 4 |
| 32 | 1106-01-37 1106-01-38-20 | Проставка Проставка | 1 |
| 33 | 1106-01-37 1106-01-38-20 | Проставка Проставка | 1 |
| 34 | Двигатель QSB6.7 "Cummins" по спецификации № PN Q67-T9 | 1 | |
| 35 | 1106-01-113СБ(SB) 1106-01-113-20СБ(SB) | Опора задняя Опора задняя | 1 |
| 36 | Датчик давления ДД-10-02 ТУ РБ 600417525.009-2000 | 1 | |
| 37 | 1106-01-28 1106-01-28-20 | Переходник Переходник | 1 |
| 38 | 311102-10-130СБ(SB) 311102-10-130-20СБ(SB) | Компрессор кондиционера* Компрессор кондиционера* | 1 |
| 39 | 280260-01 280260-01-20 | Болт М10-6gх50.30.109.40Х.019 ГОСТ 7796-70* Болт М10-6gх50.30.109.40Х.019 прп."Щит" ГОСТ 7796-70* | 3 |
| 40 | 1106-01-36 1106-01-36-20 | Пластина* Пластина* | 3 |
| 41 | Ремень A-1120 III ГОСТ 1284.1.-89* Ремень A-1120 III T,IV-1-130 ГОСТ 1284.1.-89* | 1 | |
| 42 | Кран для слива 3864403 (из установочного комплекта двигателя QSB6.7) | 1 | |
| 43 | Прокладка 3864427 (из установочного комплекта двигателя QSB6.7) | 1 | |
| 44 | Ремень привода вентилятора 3289941 (из установочного комплекта двигателя QSB6.7) | 1 |
